多路模拟开关

多路模拟开关是从多个模拟输入信号中切换选择所需输入通道模拟输入信号电路。场效应晶体管作为模拟开关而得到广泛应用。其优点是工作速度可达10的6次方次/3，导通电阻低（5~25欧），截止电阻高达10的10次方欧。

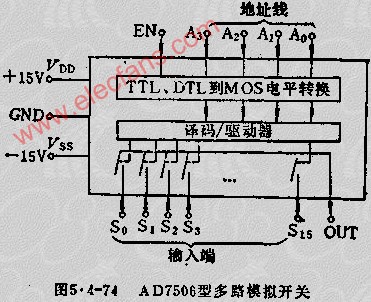

图5.4-74表示了AD7506型多路模拟开关的框图。AD7506是单片CMOS工艺，16通道模拟开关。EN为芯片的启动信号，当EN=1时，4根地址线A3 A2 A1 A0上的地址编码，经译码器产生相应通道的选择信号，驱动相应开关接通。这样可以从16根模拟输入信号线SO~S16中的任一输入与输出端接通。例如当A3 A2 A1 A0=0000时，接通SO，当A3 A2 A1 A0=0001时，接通S1......，A3 A2 A1 A0=1111时，接通S15。AD7506型多路开关的特点是功耗低，导通电阻小，漏电电流小。
