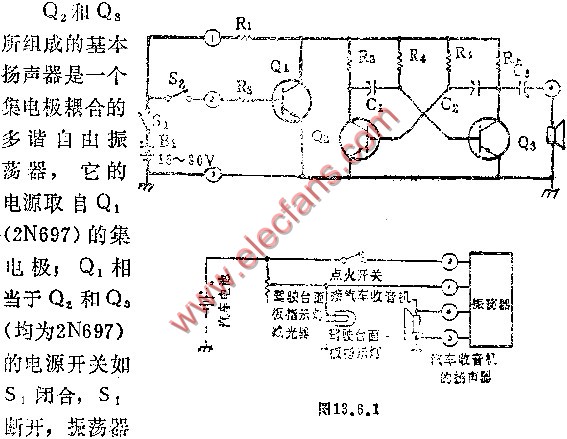

忘关车灯提醒器电路图

快•2022-8-4•技术•阅读58

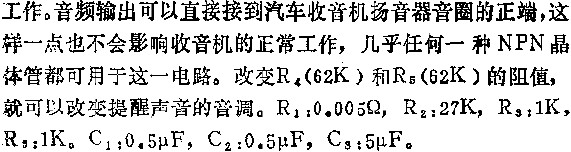

正常工作，如S2闭合，则Q1饱和，振荡器停止振荡，把这个电路装在汽车里。当驾驶员忘记关掉前灯时。它能够提醒驾驶员注意，此时，汽车电池负端接地；B1不要。振荡器的电源取自驾驶台的面板指示灯。这是因为考虑到指示灯总是与停车灯或车前同时亮灯，如点火钥匙接通电路。Q1饱和，则使Q2和Q3不工作。如不点火，但车灯仍亮着，Q1便截止，振荡器
