ATtiny254585微控制器电路板制作(原理图和PCB图)



　　这种方便的ATTIny 25/45/85微控制器的电路试验板头是一个新的设计。也许最有用的功能是它可以提供垂直面包板带电源连接时，所有6个端口引脚横 。其他特点如下：

　　6针的ISP连接器( 工程 USBTInyISP程序员 )

　　方便的复位按钮

　　报头可选的陶瓷谐振器

　　电源LED指示灯

　　平滑帽

　　4 × 2.5厘米(1 ½ X 1)是一个很好的补充，以节省面包板项目很多额外的连接。

　　

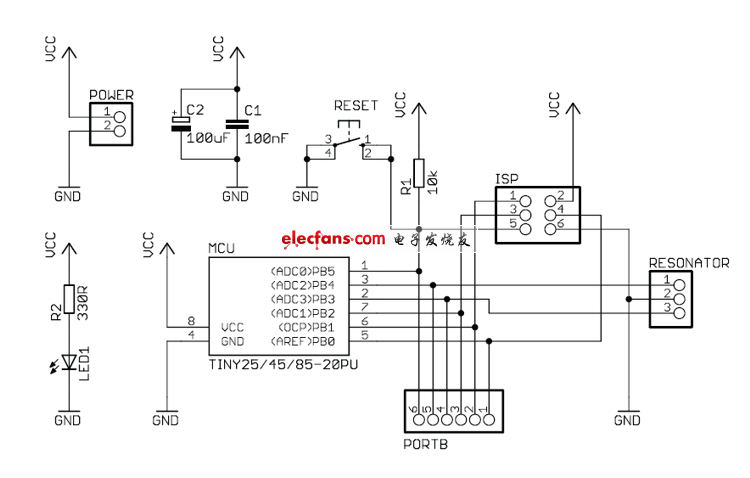

　　示意图
