新型智能锂离子电池充电控制器LTC4007应用设计

　　1.引言

　　随着高科技的发展，各种电子产品不断走向低功耗、微型化，以便于人们在生活中随身携带使用。这些产品有一个共同的特点，就是利用电池作为供电电源，比如手机、MP4、便携式测量设备等产品。电池的种类很多，当前广泛使用的是锂离子电池，这种电池与传统的铅酸和镍镉等电池相比，具有比能量高、自放电小、工作电压高、使用寿命长、污染小等优点，但锂离子电池也有自身的缺点，其对充电电流、电压、温度等都有严格要求，稍不小心，就可能导致电池受损、报废。

　　本文介绍的LTC4007EGN芯片是Linear公司新推出的一款锂离子电池智能充电控制器，其依据锂离子电池特性定制，具备对三节或四节锂离子电池组进行大电流恒流、恒压、定时充电、过热保护等多种功能，实际应用表明，该控制器能对锂电池组进行大电流充电，同时其小型SSOP24封装特别适合应用于集成度高、电路板空间有限的场合。

　　2.控制器简介

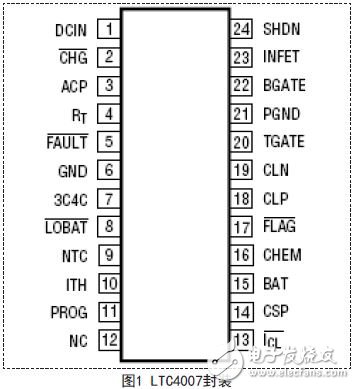

　　LTC4007封装如图1所示，其具有以下性能特点：

　　（1）对3节或4节锂离子电池组充电；

　　（2）转换效率高达96%;

　　（3）输出最大电流超过4A;

　　（4）充电电压精度可达±0.8%;

　　（5）内置过热保护功能；

　　（6）具备交流适配器电流限制功能；

　　（7）充电电流输出监测；

　　（8）工作状态标示：充电、C/10充电电流、适配器连接、电池低电压、输入电流限制、故障。

　　

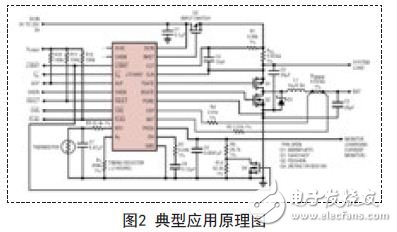

　　LTC4007是一种恒流/恒压的锂离子电池充电控制器，具有同步、准恒定频率、恒定关断时间的PWM控制结构，在使用陶瓷电容的情况下也不会产生听的见的噪声。利用电流设置电阻可以将充电电流精度控制到±5%，充电电流的大小通过控制器PROG管脚输出的电压监测。

　　充电电压通过控制器编程管脚可以设置为3节或4节，每节电压可设置为4.2V或4.1V.充电时间通过外部定时电阻设定。当电池电压低于3.9V/节时，控制器可以自动开始充电。

　　当每节电池电压低于2.5V时，电池电压过低标示警告，利用此标示LTC4007能设计自动涓流起始充电功能，避免损坏电池，当充电时间达1/4总充电时间，电池仍为低电压时停止充电，显示故障标示。
